Приложение 5
Аксонометрические проекции ГОСТ 2.317-68 устанавливает следующие аксонометрические проекции:
Прямоугольные проекции
Изометрическая проекция (расположение осей рис.1,а) для упрощения выполняют без искажения по осям х,y,z. Окружности (рис.1,б), лежащие в плоскостях, параллельных плоскостям проекций, изображаются эллипсами, у которых направление малой оси совпадает с направлением оси, не входящей в плоскость, а большая ей перпендикулярна. При этом малая ось равна 0,71 диаметра окружности, а большая - 1,22.
Последовательность выполнения аксонометрической проекции
 |  |  |
| а) | б) | в) |
 |  | |
| г) | д) | |
| Рис. 1 | ||
Диметрическая проекция (рис. 2) выполняется без искажения по осям x и z, с коэффициентом искажения 0,5 по оси y. Окружности (рис.2,б), лежащие в плоскостях проекций, проецируются в эллипсы, у которых большая ось эллипсов равна 1,06 диаметра окружности, а малая ось в плоскости xz (или ей параллельной) - 0,95 , а в других плоскостях 0,35. Направление осей определяется так же, как в изометрии: направление малой оси совпадает с направлением оси, не входящей в плоскость, а большая ей перпендикулярна.
 |  |  |
| а) | б) | в) |
| Рис. 2 | ||
Косоугольные проекции
Фронтальная изометрическая проекция (рис. 3) выполняется без искажения по осям x, y и z. Допускается применять с углом наклона оси y - 30° и 60° . Окружности (рис.3,б), лежащие в плоскостях проекций, параллельных фронтальной плоскости, проецируются в окружности, а окружности, лежащие в плоскостях проекций, параллельных горизонтальной и профильной плоскостям проекций, проецируются в эллипсы. Большая ось эллипсов равна 1,3, а малая ось - 0,54 диаметра окружности. Большая ось эллипса плоскости xy составляет с осью x угол 22° , большая ось эллипса плоскости yz составляет 22° с осью z.
 |  |  |
| а) | б) | в) |
| Рис. 3 |
Горизонтальная изометрическая проекция (рис. 4) выполняется без искажения по осям x, y и z. Допускается применять с углом наклона оси y - 45° и 60° сохраняя угол между осями x и y 90° Окружности (рис.4,б), лежащие в плоскостях проекций, параллельных горизонтальной плоскости, проецируются в окружности, а окружности, лежащие в плоскостях проекций, параллельных фронтальной и профильной плоскостям проекций, проецируются в эллипсы. Большая ось эллипсов равна 1,37, а малая ось - 0,37 диаметра окружности. Большая ось эллипса плоскости xz составляет с осью z угол 15°, большая ось эллипса плоскости yz составляет 30° с осью z.
 |  |  |
| а) | б) | в) |
| Рис. 4 |
Фронтальная диметрическая проекция (рис. 5) выполняется без искажения по осям x, и z, по оси y равен 0,5. Окружности (рис.5,б), лежащие в плоскостях проекций, параллельных фронтальной плоскости, проецируются в окружности, а окружности, лежащие в плоскостях проекций, параллельных горизонтальной и профильной плоскостям проекций, проецируются в эллипсы. Большая ось эллипсов равна 1,07, малая ось - 0,33 диаметра окружности. Большая ось эллипсов плоскости xy составляет с осью x угол 7°, большая ось эллипса плоскости yz составляет 7° с осью z.
 |  |  |
| а) | б) | в) |
| Рис. 5 | ||
Условности в аксонометрических проекциях. Линии штриховки (рис.6) сечений наносят параллельно одной из диагоналей проекций квадрата, лежащих в соответствующих координатных плоскостях, стороны которого параллельны аксонометрическим осям. При нанесении размеров выносные линии проводят параллельно аксонометрическим осям, размерные линии - параллельно измеряемому отрезку. В аксонометрических проекциях спицы маховиков, ребра жесткости и подобные элементы штрихуют. Условности при изображении зубчатых колес, реек, червяков, резьб остаются как на комплексных чертежах. Допускается применять другие аксонометрические проекции.
 |  |  |
| а) | б) | в) |
| Рис. 6 | ||
 |  |  |  |  |
| Рис. 7. Примеры построения простой детали а различных аксонометрических проекциях | ||||
 |

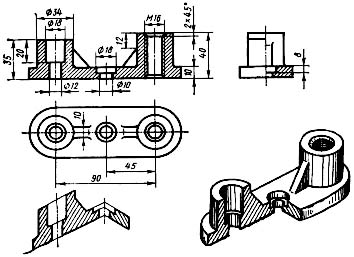

| Рис. 8. Пример построения изометрии по комплексному чертежу |
