Правила нанесения штриховки на чертежах
Наклонные параллельные линии штриховки должны проводиться под углом 45о к линии контура изображения (рис. 1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)
![]() | ![]() |
Рисунок 1. Штриховка под углом 45* к линии контура | Рисунок 2. Штриховка под углом 45* к оси |
![]() | |

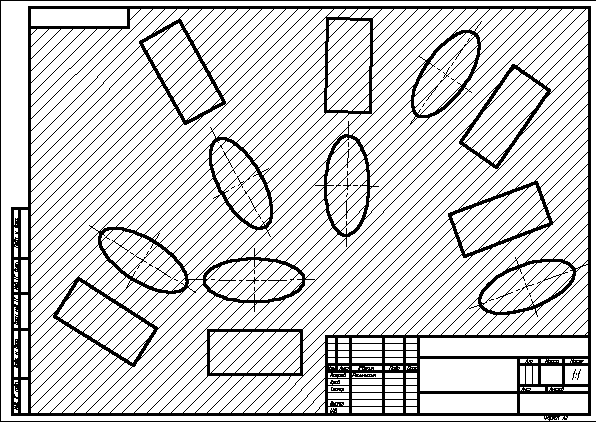

Рисунок 3. Штриховка под углом 45* к рамке чертежа |
Если линии штриховки, приведенные к линии рамки чертежа под углом 45*, совпадают с линиями контура или осевыми линиями, то вместо угла 45* следует брать угол 30* или 60* (рис. 4 и 5).
Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.
Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.
Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.
Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.
![]() | ![]() |
Рисунок 4. Штриховка под углом 30* к рамке чертежа | Рисунок 5. Штриховка под углом 60* к рамке чертежа |
Узкие и длинные площади сечения ( например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения - небольшими участками в нескольких местах ( рис. 6 и 7). В этих случаях линии штриховки стекла (рис.8) следует наносить с наклоном 15* - 20* к линиям большей стороны контура сечения.
![]() | ![]() |
Рисунок 6. Штриховка узких и длинных площадей | Рисунок 7. Штриховка узких и длинных площадей |
Штриховка всех обозначений в этом случае выполняется от руки.
![]() |

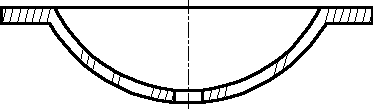

Рисунок 8. Штриховка узких и длинных площадей |
Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).
В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющие надписи на поле чертежа.
Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.
В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющие надписи на поле чертежа.
Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.
![]() | ![]() |
Рисунок 9. Штриховка узких площадей ширина которых на чертеже менее 2 мм. | Рисунок 10. Штриховка узких площадей ширина которых на чертеже менее 2 мм. |
Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого - влево (встречная штриховка).
При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.
В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт.12).
При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.
В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт.12).
![]() | ![]() |

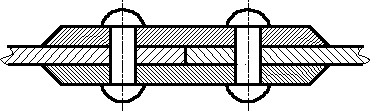

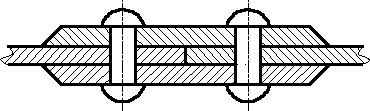

Рисунок 11. Образец штриховки смежных площадей | Рисунок 12. Образец штриховки смежных площадей |
При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (рис. 13).
![]() |
Рисунок 13. Образец штриховки больших площадей |
